回轉式風機安裝圖紙！回轉式風機資料

點擊次數：285?? 更新時間2019-04-05?? ??【關閉】分????享:

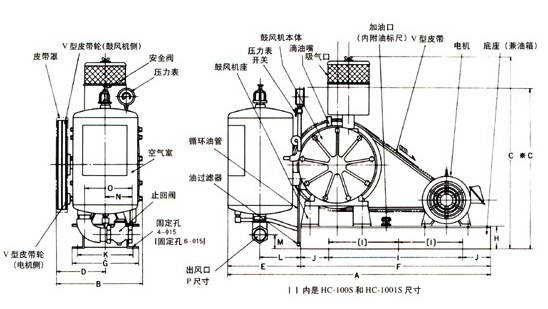

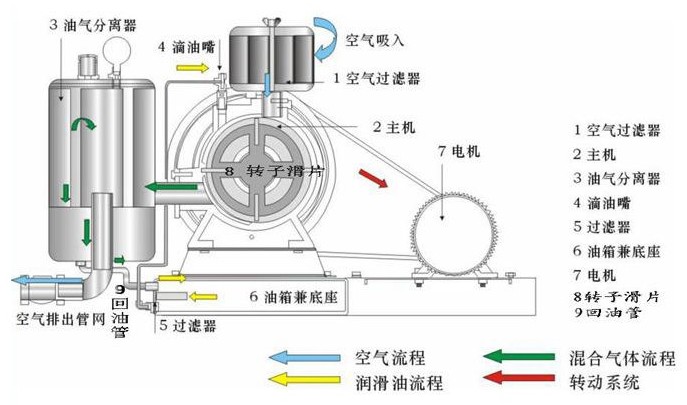

本章主要來跟大家說下回轉式風機安裝圖紙！回轉式風機資料，在使用中有的用戶不了解機子的尺寸以及安裝的所需要的空間大小，所以小編把回轉式風機的每個型號的安裝圖紙給大家整理下，方便您在安裝時能夠合理的安排和籌劃風機的安裝空間以及底座的尺寸。下面給大家呈現的是回轉風機的結構圖紙！包括了每個部分的配件名稱以及風機轉動方向！

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P尺寸
SR-251S	710	255	445	145	200	510	170	80	410	50	130	120	30	65	115	3/4"
ST-30S	690	255	450	145	180	510	170	80	410	50	130	100	30	80	130	1"
ST-301S	730	265	450	150	180	510	170	80	410	50	130	100	30	80	130	1"
ST-40S	795	305	500	190	170	600	230	80	400	100	190	80	40	100	155	11/4"
ST-401S	800	310	500	190	170	600	230	80	400	100	190	80	40	100	155	11/4"
ST-50S	1010	345	600	213	210	800	265	80	600	100	225	100	90	90	160	11/2"
ST-501S	1010	350	600	218	210	800	265	80	600	100	225	100	90	90	160	11/2"
ST-60S	1180	385	730	230	330	850	300	100	600	125	260	185	60	95	185	2"
ST-601S	1180	390	730	235	330	850	300	100	600	125	260	185	60	95	185	2"
ST-80S	1325	440	870	260	325	1000	350	100	700	150	310	180	65	140	235	21/2"
ST-801S	1325	445	870	265	325	1000	350	100	700	150	310	180	65	140	235	21/2"
ST-100S	1520	555	955	320	420	1100	470	140	400	150	410	245	70	150	270	3"
ST-1001S	1520	560	955	325	420	1100	470	140	400	150	410	245	70	150	270	3"

上面給大家整理的是回轉式風機的結構尺寸，如果您在安裝中還有不了解的可以隨時聯系我們！

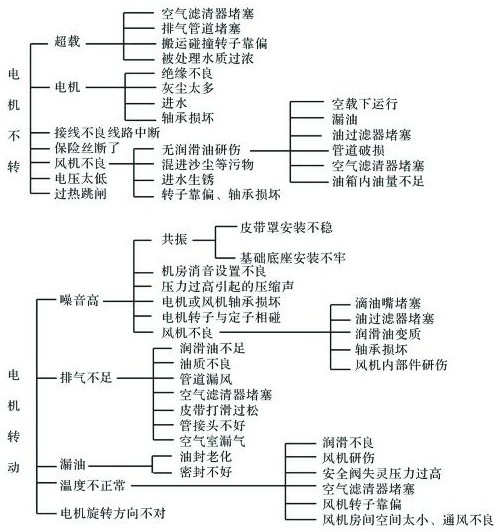

上面已經給大家介紹了風機的安裝尺寸，以及詳細的參數，下面我們來說下回轉式風機的一些基本的知識，為了方便您能夠在后期遇到同樣的問題能夠獨立判斷出故障的位置！在工作中遇到風機的故障問題，您一定要第一時間聯系訂購廠家，有專業的技術人員為您指導并解決問題。切勿單獨拆卸風機，因為經常遇到有的用戶自己拆卸后，組裝不回去的問題，所以小編在這里給大家提示下。
